產品展示

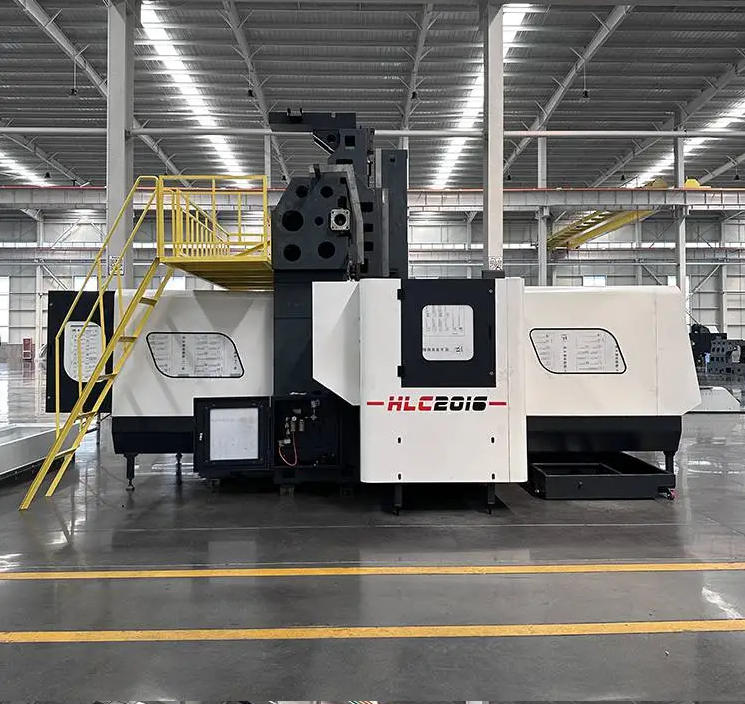

HLC2016數控龍門銑床是指可以有效加工2000*1600的工件，適用于制造加工大中型機械零件的復雜模具。一次裝夾可以滿足粗加工、半精加工和精加工的要求，可以完成銑削、鉆孔、攻絲、鏜孔和扭轉等各種工序。機體采用三維變徑結構設計和有限元分析，保證了機體的穩定性和可靠性，防止了機體變形，從而延長了機床的使用壽命。
X/Y軸采用重型滾柱線性導軌，精度高
Z軸采用超寬型方型導軌，抗震能力強
Z軸采用液壓和氮?dú)怆p配重，確保上下高速移動時的穩定性
配備雙螺旋及鏈?zhǔn)脚判计?，自?dòng)清理廢渣
多種門寬可選擇可滿足多種加工需求
臺灣新代系統 臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統三菱系統 西門子
可根據客戶要求專業設計開發數控設備及加工中心
| XK2016 | 規 格 |
| X、Y、Z坐標行程 | 2000 mm*1800mm*900mm |
| 兩立柱之間寬度 | 1600 mm |
| 主軸端面至工作臺上平面距離 | 200～1100mm |
| X、Y、Z切削進給量 | 0～5000 mm/min |
| 工作臺規格（長×寬） | 2000 mm*1400mm |
| 工作臺載重 | 5000kg |
| 工作臺T型槽（槽數×槽寬×槽距）臺面淬火 | 7mm*22mm*170mm |
| X、Y快速進給速度 | 16m/min、16m/min |
| Z快速進給速度 | 10m/min |
| 主軸轉速范圍 | 50-6000 r/min |
| 主軸錐孔 | BT50-150 |
| 圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫） | BT50-24T/32T |
| *大刀具直徑 | 空刀250 滿刀125 |
| *大刀具長度 | 400mm |
| *大刀具重量 | 16kg |
| 刀庫形式 | 圓盤式/鏈?zhǔn)?/td> |
| 主軸電機 | 15kW |
| X、Y、Z伺服電機 | 3.0/4.0kW |
| 重復定位精度 | 500mm/+ 0.005mm |
| 定位精度 | 500mm/+0.0075mm |
| 數控系統 | FANUC/西門子/三菱/新代 |
| 使用源氣壓力 | 0.8 MPa |
| 電器容量 | 30kW |
| 機床輪廓尺寸（L×W×H） | 7200 mm*4200 mm*4600mm |
