一、產品概述

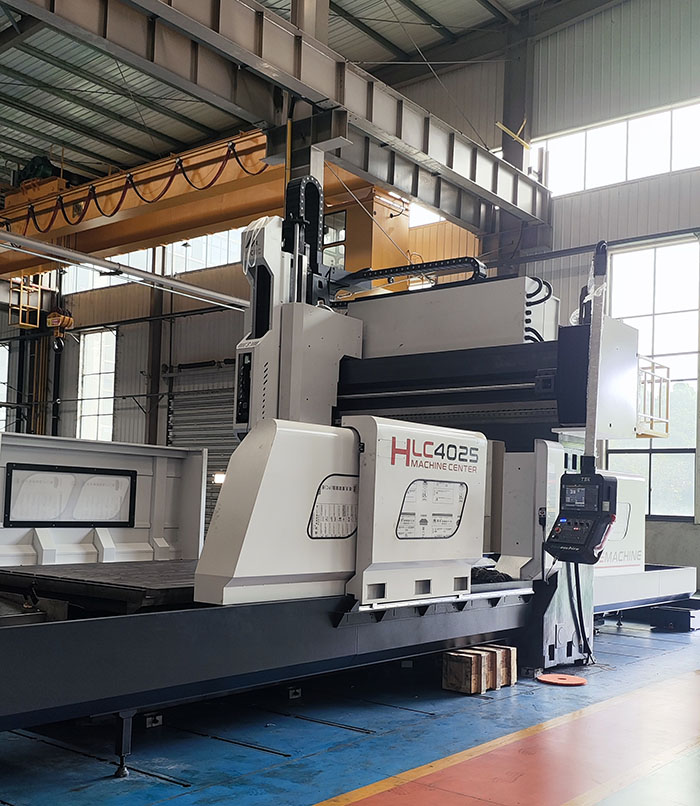

HLC4025龍門加工中心是專為大型重工行業打造的大行程、高剛性、高承載數控加工設備，主打重切削、大工件、高負載、穩運行核心性能。設備采用固定橫梁結構設計，規避動梁機型剛性不足、切削抖動的痛點，X軸4000mm、Y軸2800mm、Z軸1000mm超大加工行程，完美適配超長、超寬、超重大型鑄件、焊接結構件的整體加工需求。

整機采用加厚高強度合金鑄鐵一體澆筑成型，經過多重時效去應力工藝，徹底消除機身內應力，杜絕長期重載加工變形問題。獨創兩線一硬導軌布局，X、Y軸重載線性導軌保障快速移動，Z軸超寬硬軌強化抗沖擊、抗折彎能力，可輕松應對鋼材、鑄鋼、厚板金屬的大余量開粗、重切削作業。設備最大工作臺承重可達12噸，無需拆分工件，可實現大型機架、底座、箱體類工件一次裝夾成型，大幅提升重工工件加工效率與整體性。

廣泛應用于風電設備、工程機械、礦山機械、船舶重工、機床設備底座、軌道交通結構件等領域，是重工企業升級大型精密加工產能的核心主力設備。

二、核心性能亮點

1. 強化重載機身，抗造耐用不變形

整機床身、立柱、橫梁核心部件加厚澆筑，內置密集菱形加強筋，機身剛性大幅提升，吸震減震性能優異。面對高強度、持續式重切削作業，整機無共振、無抖動，長期連續生產精度穩定，適配工廠24小時不間斷加工工況。雙重時效去應力處理，從根源避免機身變形、精度漂移，設備使用壽命遠超普通龍門機型。

2. 兩線一硬導軌布局，粗精加工全能適配

針對重工加工高低負荷切換需求優化結構，X、Y軸精密預壓線性導軌，進給順滑、響應迅速，滿足半精、精加工需求；Z軸超寬矩形硬軌，接觸面積大、承載能力強，專攻厚鋼、鑄鋼等硬質工件大余量開粗，切削承載力拉滿，無懼重型切削沖擊。

3. 大扭矩主軸系統，重載切削動力充沛

標配15/18.5KW大功率皮帶式BT50主軸，扭矩輸出強勁，低速切削動力充足，可輕松啃削厚重金屬工件?？蛇x配齒輪變速主軸，實現低速大扭矩輸出，專為鍛件、重型鑄件等高硬度工件定制，徹底解決重工加工切削無力、悶機、崩刀問題。搭配恒溫油冷系統，長時間重載加工主軸不發燙、精度不衰減。

4. 穩定傳動系統，批量加工精度統一

三軸配備精密級研磨滾珠絲杠，雙螺母預緊結構徹底消除傳動間隙，伺服電機直連驅動，傳動響應快、無滯后?？蛇x裝全閉環光柵尺補償，有效抵消機身受力形變、溫度形變誤差，重載工況下定位精度依舊精準，保障大批量重工工件尺寸一致性。

5. 高自動化配置，降低人工成本

標配24把機械手刀庫，自動換刀、無需人工干預，可完成銑、鏜、鉆、攻、锪等多工序連續加工。支持選配側銑頭實現五面體一次性加工，杜絕二次裝夾誤差，大幅減少大型工件裝夾調試時間，適配企業規?；慨a(chǎn)需求。

三、核心技術參數

工作臺尺寸：4000×2200mm

加工行程：X4100×Y2800×Z1200mm

主軸配置：BT50-190  15/18.5KW、40-6000rpm

刀庫容量：標配24把（可選32-60把）

數控系統：發那科/西門子可選

四、適用工件與行業

風電底座、光伏大型機架、工程機械機身底座、礦山機械箱體、船舶基座、軌道交通大型結構件、機床床身、重型鑄鋼件、非標大型焊接件等。
